MG-TR01

MG-TR01是一款高性价比的工业级Modbus协议转换网关(以下简称“Modbus网关”),内嵌TCP/IP协议栈,提供Modbus RTU协议与Modbus TCP协议之间的双向转换,轻易使得 RS232/RS485 串口Modbus RTU设备立即具备与Modbus TCP以太网络设备(如网络型PLC、PC组态软件等)接入功能。

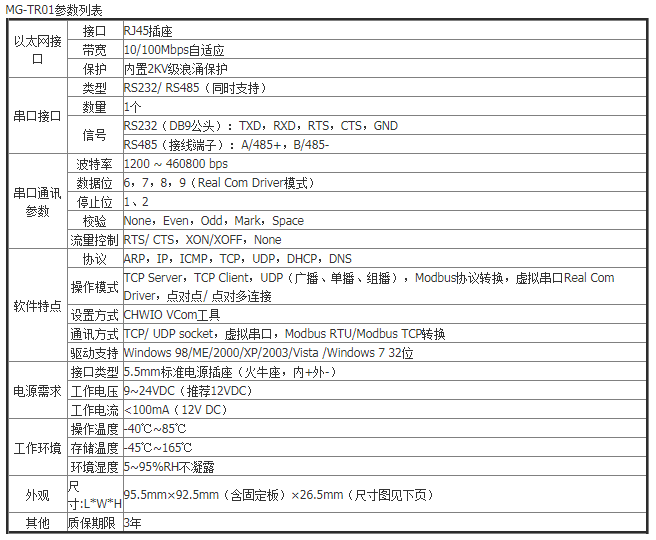

规格参数

MG-TR01向上提供1个10/100M以太网RJ45接口,向下提供1个标准RS232/RS485 串行口,RS845内嵌防雷保护,RS485和RS232可同时使用无需切换。MG-TR01支持ARP,IP,ICMP,TCP,UDP,DHCP, DNS 协议,可轻松实现异地远程设备监控; MG-TR01 也可作为普通串口服务器使用,支持背靠背成对使用,简便实现串口通讯距离的网络延伸;MG-TR01 还支持虚拟串口工作模式。

MG-TR01 具备了强大的多主机访问支持功能和 RS485 总线冲突控制功能。 所谓多主机功能是指,MG-TR01 作为 Modbus TCP 服务器时可以支持多达 100 个 TCP 客户端同时连接,多个 TCP 连接可以随机性的访问,MG-TR01 能够分别对不同的连接给出正确应答,保证数据稳定不丢包。相对于 RS485 总线只能够有一个主机进行访问,MG-TR01 实现了“多主机”功能。MG-TR01 实现了 RS485 总线的冲突控制,防止了多主机时的串口总线抢占问题。

MG-TR01 能够支持 Modbus 中的所有功能码和所有的寄存器地址范围。

另外,将 MG-TR01 的“转化协议”选择为“无”,也可以当作普通的透明传输的单串口服务器使用。即 MG-TR01 是一款 Modbus 网关和串口服务器的复合产品。但是不同于普通的串口服务器例如 NS101,MG-TR01 即使作为普通串口服务器模式下也可以支持“多主机”功能,可解决多个计算机或主站同时监控一个串口设备的难题。

多数应用情况是 MG-TR01 作为 Modbus 服务器,即作为 TCP Server 在 502 端口监听,串口连接的是 RTU 设备,计算机 / PLC 作为主站通过 Modbus TCP 访问 MG-TR01 连接的 RTU 设备,MG-TR01 负责进行协议转化。但是,某些情况 Modubus RTU 设备也能够作为主站,通过 MG-TR01 访问 Modbus TCP 设备,此时 MG-TR01 作为 Modbus 客户端,目的端口设置为 502。

其它功能包括:小于 1W 的低功耗设计;RS485 内嵌 485 防雷保护;RS485和 RS232 可同时使用无需切换。支持 DHCP、DNS、虚拟串口。



应用领域
工业自动化系统;PLC控制与管理;
电信基站/ 机房动力环境监控系统;
楼宇自控/ 门禁一卡通/ 停车场/ 消防/ 安保控制系统;
金融/ 证券交易系统/ 医疗自动化系统;
能源管理/ 电子电力/ 智能仪表监控系统;
轨道交通/ 智能交通系统;
工控教学应用远程通讯;
零售业销售点系统(POS);
LED信息显示设备;
CNC管理;
智能家居系统。
